공정개요
혼다 어코드 차량에 적용되는 너클 가공후 가공면에 발생하는 버(BURR)를 로봇 2대를 이용하여 자동으로 제거하는 로봇 디버링 시스템
포지셔닝 로봇과 디버링 로봇의 협업 및 디버링 툴이 접근 부가한 부분은 전용 디버링 장치를 구성하여
복잡한 형상의 제품 가공면을 완벽하게 디버링 작업을 수행함
가공라인과 연동하여, 디버링, 세척, 검사, 방청, 포장 자동화 구현 전공정 자동화 구성
구성요소
| 로봇 | 제품 포지셔닝 로봇과 디버링 로봇 구성 다양한 로봇과 호환 가능 |
|---|---|
| 주변기기 | 디버링 툴 . 불규칙한 형상의 부품을 X, Y, Z 축 방향으로 흡수 가능 . 에어 플로팅 기능 (X,Y 방향 5°, Z축방향 8mm) . 제품 및 툴을 충격으로부터 보호 . 디버링 툴 파손 감지 기능 적용 전용 디버링 . 디버링 툴이 접근 불가한 부분은 전용 디버링 장치 적용 |
작업순서
| STEP 1. | 가공 완료 제품을 전용 디버링 장치로 공급 |
|---|---|
| STEP 2. | 특수 디버링 작업 및 로봇 그리핑 부 디버링 작업 |
| STEP 3. | 포지셔닝 로봇이 제품의 위치를 변경하면서 디버링 로봇과 동기 작업 |
| STEP 4. | 디버링 완료 제품 AIR BLOWING |
| STEP 5. | 검사, 방청, 배출, 포장 |
※ 마로솔 내의 모든 콘텐츠를 무단으로 복사 및 재창작할 경우 부정경쟁방지법 및 저작권법에 위반될 수 있음을 밝힙니다.
추천 도입사례
RB5-850 협동로봇을 이용한 자동 용접 시스템
본 적용사례는 RB5-850 협동로봇 시스템과 Co2 용접 시스템을 결합한 자동화 솔루션입니다. 용접 시스템을 자동화 함으로써 작업자의 안정성과 정밀도를 높이기 위하여 제작되었습니다.
HRT시스템 Pickit 3D 비전
본 솔루션은 3D비전 Pickit을 활용하여 빈피킹 및 가이던스를 위한 솔루션입니다. 3D비전을 사용하지 않으면 내부 이동 중에 부품의 약 10%가 넘어지거나 위치가 변경되어 로봇이 부품의 처음 위치 에서 부품을 집을 수 없게 됩니다. Pickit 3D 비전 시스템을 통해 로봇은 특정 방향이 있는 부품을 감지하고, 꺼내고, 배치할 수 있습니다.

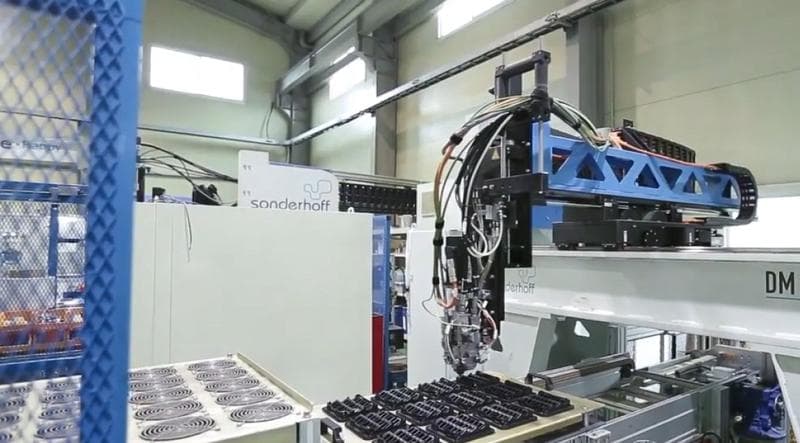

자동화된 이액형 가스켓 씰링 솔루션
