공정 레이아웃
이 적용사례는 AMR과 TM협동로봇을 활용한 CNC 자동화 솔루션입니다.
기존에는 작업자가 작업물을 이동하고 CNC선반에 투입하고 가공할 때까지 기다렸다가 운반했어야 했지만 로봇을 사용함으로 작업자 없이 가공뿐 아니라 가공이 끝나면 운반까지 가능하여 효율이 증가했습니다.
프로젝트 배경 및 목적
구인난으로 어려움을 겪는 상황에서 인력 대체
단순 반복 작업에서의 효율 증가
구성요소

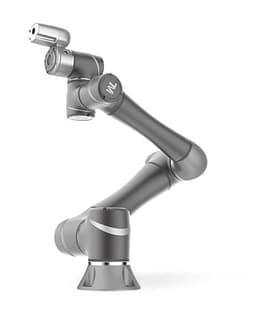

| 로봇 | TM5
- 6축 다관절;
- 가반하중 6kg;
- 수평작업반경 700mm;
- 무게 22.1kg;
- 반복정밀도 : ± 0.05 mm; |
|---|---|
| 주변기기 | CNC선반;
AMR; |
작업순서
| STEP 1. | 작업물이 놓여있는 판이 있는 장소로 이동 |
|---|---|
| STEP 2. | 판 통째로 피킹하여 AMR 위에 플레이스 |
| STEP 3. | CNC선반으로 이동 |
| STEP 4. | CNC선반에 작업물을 투입 |
| STEP 5. | 가공된 작업물을 피킹하여 AMR의 판 위에 플레이스 |
| STEP 6. | 가공된 작업물 두는 장소로 이동 |
| STEP 7. | 가공된 작업물 픽&플레이스 |
특장점
내장된 비전과 랜드마크를 통한 보정 기술을 활용하여 오차 범위를 최소화
하자보증(Warranty) 기간 1년
도입효과
| 주요지표 | 단순 반복 작업을 로봇으로 대체하여 효율이 증대함 |
|---|---|
| 도입기업 피드백 | CNC선반과 작업물의 위치가 떨어져 있어도 이동이 가능하여 환경의 제약을 덜 받아서 다양한 시나리오를 구축할 수 있었습니다. |
※ 마로솔 내의 모든 콘텐츠를 무단으로 복사 및 재창작할 경우 부정경쟁방지법 및 저작권법에 위반될 수 있음을 밝힙니다.
추천 솔루션
AMR을 활용한 물류창고 내 오더피킹 시스템
이 적용사례는 마로솔 원격관제시스템 SOLlink를 활용하여 유진 Gocart 180 10대를 운영 최적화하는 오더피킹 시스템입니다. 자체 개발한 SOLlink로 다수 AMR을 군집 제어하여 물류 시스템 효율성을 극대화하였으며, WMS 연동을 통한 오더피킹 시스템으로 물동량 Peak 시기에 추가 작업자 고용 없이 유연하게 대처할 수 있습니다.
멋쟁이토마토
픽시스(PICKSYS) 3D 비전과 두산 협동로봇을 활용한 픽 앤 플레이스 솔루션

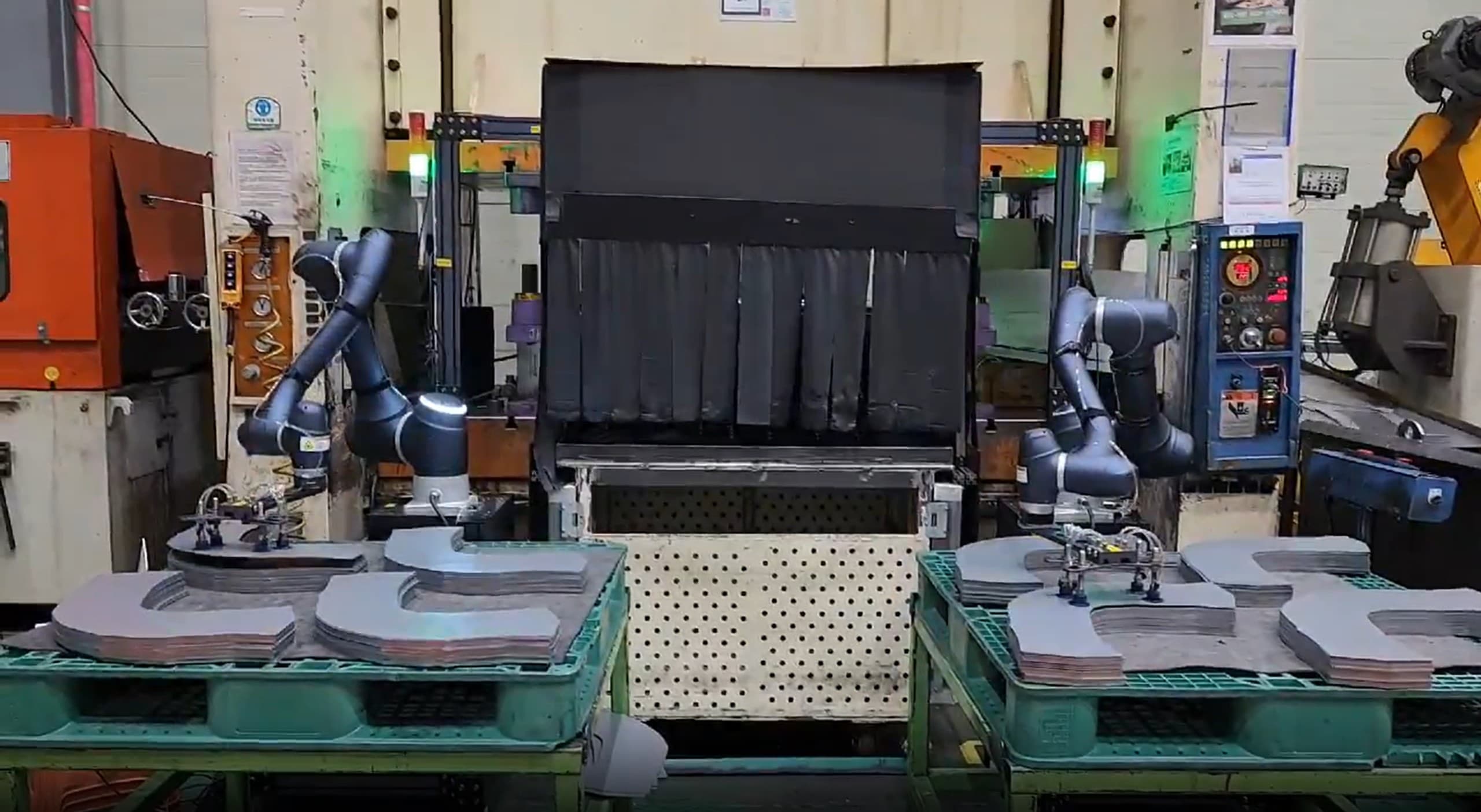

이 적용사례는 픽시스(PICKSYS) 3D 비전과 두산 협동로봇을 활용하여 프레스라인에서 철판의 픽 엔 플레이스 공정을 자동화한 솔루션입니다. 비전과 협동로봇의 패키지로 비정형화된 철판도 안전하고 효율적으로 핸들링할 수 있습니다. 작업장 내 작업자들이 가장 기피하던 업무를 자동화하여, 작업 효율 향상과 더불어 작업자 이탈을 막았습니다.
